潔凈室作為半導體芯片制造的基石，其換氣通風系統的設計直接決定了產品的良品率與性能。通風系統不僅是潔凈室的“呼吸系統”，更是一項融合了空氣動力學、熱力學、材料學及智能控制的復雜工程。本文合景凈化工程公司將深入探討半導體潔凈室換氣通風工程中的核心設計難點。
一、潔凈度要求
半導體器件的特征尺寸已進入納米級，即使是0.1微米的微粒也足以導致芯片報廢。因此，ISO 1級或更高標準的潔凈度要求是設計的首要目標。
為實現高潔凈度，潔凈室需要極高的換氣次數。這意味著需要處理的風量極其龐大，隨之而來的是巨大的風機功耗和空調負荷。采用高效率風機、優化風道設計以降低壓損、以及采用變頻技術是實現節能的關鍵。

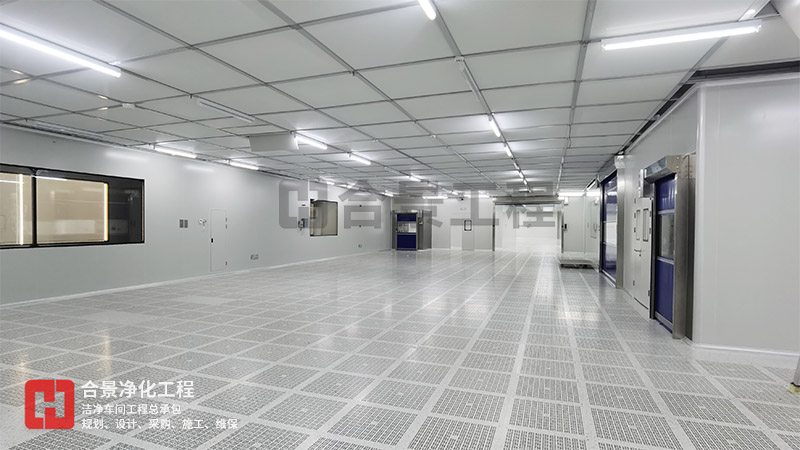

單純的大風量并不能保證潔凈。必須通過垂直單向流設計，使空氣像“活塞”一樣均勻向下流動，迅速將污染物帶離生產區域并排出。任何氣流死角或渦流都會導致粒子積聚。
除了顆粒物，空氣中的酸、堿、硅氧烷等分子污染物也會對光刻、薄膜等工藝造成不可逆的損害。這要求在通風系統中集成特定的化學過濾器。
二、溫濕度與穩定性控制
半導體設備，尤其是光刻機，對環境的波動極其敏感。溫度變化0.1°C或濕度變化1%都可能引起熱脹冷縮或化學反應，導致overlay誤差甚至產品報廢。
潔凈室通常要求溫度控制精度在±0.1°C，濕度精度在±1%RH以內。龐大的風量使得冷熱負荷巨大且動態變化。這對空調機組的制冷/加熱能力、響應速度和控制算法的精度提出了極致要求。通常需要采用二次回風、三級過濾等復雜空調箱設計，并配備高精度的傳感器和執行器。
在整個巨大的潔凈室空間內，任何一點的溫濕度都必須高度一致。送風口的布局、氣流組織的設計必須確保冷熱負荷被迅速、均勻地帶走，避免出現局部過熱或過冷點。
三、微振動與噪聲的抑制
車間設計中必須采用低振動風機，并為其配備高性能的彈簧減振器或惰性塊基座。風管系統需安裝柔性軟連接，穿越結構處需進行隔振處理。整個系統甚至需要進行振動模擬分析，以避免與建筑結構或工藝設備產生共振。
巨大的風量意味著高流速，從而產生氣流噪聲。同時，風機噪聲也是主要污染源。需要在風道中加裝消聲器，但消聲器的選擇不能增加過多壓損，且其材料必須滿足潔凈室防火、不發塵的要求，設計難度極大。
四、系統冗余與可靠性的保障
關鍵設備如風機、冷水機組、控制系統等必須采用冗余配置。當某個部件故障時，備用系統必須能無縫切入，確保環境參數不發生劇烈波動。
即使在維護或部分設備故障時，系統也需具備在非設計工況下穩定運行的能力。當因某種原因?qū)е聺崈舳然驕貪穸瘸瑯?biāo)后，系統必須能夠以最快的速度恢復至標準狀態。
